本教程基于Activiti 6.0.0 ，着力介绍工作流引擎Activiti6.0.0引擎和Spring Boot的整合开发，帮助初学者入门。

Spring Boot 整合 Activiti 6.0.0 工作流引擎开发

本教程基于Activiti 6.0.0 ，着力介绍工作流引擎Activiti6.0.0引擎和Spring Boot的整合开发入门教程。

开发环境

1. Tomcat 7.0.78
2. JDK 7+
3.  Activiti 6.0.0
4.  spring-boot-starter-parent  1.4.2.RELEASE
5.  mybatis

maven

<dependency>
    <groupId>org.activiti</groupId>
    <artifactId>activiti-spring-boot-starter-basic</artifactId>
    <version>${activiti.version}</version>
</dependency>

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-data-jpa</artifactId>
</dependency>

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-data-rest</artifactId>
</dependency>

多数据源配置

package cn.showclear.utio.config;

import cn.showclear.utio.mybatis.DataSources;
import cn.showclear.utio.mybatis.ThreadLocalRountingDataSource;
import org.activiti.spring.SpringAsyncExecutor;
import org.activiti.spring.SpringProcessEngineConfiguration;
import org.activiti.spring.boot.AbstractProcessEngineAutoConfiguration;
import org.springframework.boot.context.properties.ConfigurationProperties;
import org.springframework.context.annotation.*;
import org.springframework.jdbc.datasource.DriverManagerDataSource;
import org.springframework.transaction.PlatformTransactionManager;

import javax.sql.DataSource;
import java.io.IOException;
import java.util.HashMap;
import java.util.Map;

/**
 * Created by Yiyuery.
 */
@Configuration
@ComponentScan
@PropertySource(value = {"classpath:/application.properties",
        "file:/C:\\scooper\\utio\\db.properties","file:/icooper/config/utio/db.properties"},
        ignoreResourceNotFound = true)
public class DataSourceConfig extends AbstractProcessEngineAutoConfiguration {

    @Bean
    @ConfigurationProperties(prefix="db.other")
    public DataSource dataSourceaOther() {
        return new DriverManagerDataSource();
    }

    @Primary
    @Bean(name = "dataSource")
    public ThreadLocalRountingDataSource dataSource(){
        ThreadLocalRountingDataSource dataSource = new ThreadLocalRountingDataSource();
        dataSource.setDefaultTargetDataSource(dataSourceUtio());
        Map<Object , Object> dataSourceList = new HashMap();
        dataSourceList.put(DataSources.OTHER,dataSourceaOther());
        dataSource.setTargetDataSources(dataSourceList);
        return dataSource;
    }

	@Bean
    @ConfigurationProperties(prefix = "spring.datasource.activiti")
    public DataSource dataSourceActiviti() {
        return DataSourceBuilder.create().build();
    }

    @Bean
    public SpringProcessEngineConfiguration springProcessEngineConfiguration(
            PlatformTransactionManager transactionManager,
            SpringAsyncExecutor springAsyncExecutor) throws IOException {

        return baseSpringProcessEngineConfiguration(
                dataSourceActiviti(),
                transactionManager,
                springAsyncExecutor);
    }
}

核心配置文件

/*resources/application.properties*/
spring.jpa.hibernate.ddl-auto=update
spring.jpa.database=MYSQL
spring.datasource.activiti.url=jdbc:mysql://192.168.106.104:3306/DB_SC_ACTIVITI?characterEncoding=UTF-8
spring.datasource.activiti.username=showclear
spring.datasource.activiti.password=showclear
spring.datasource.activiti.driver-class-name=com.mysql.jdbc.Driver

SpringBoot 整合开发笔记

Activiti 简介

1、类似于OA的一种流式工作任务管理框架。
2、依赖于Activiti BPM引擎和BPMN 2.0

流程设计器的搭建

官网 https://www.activiti.org/

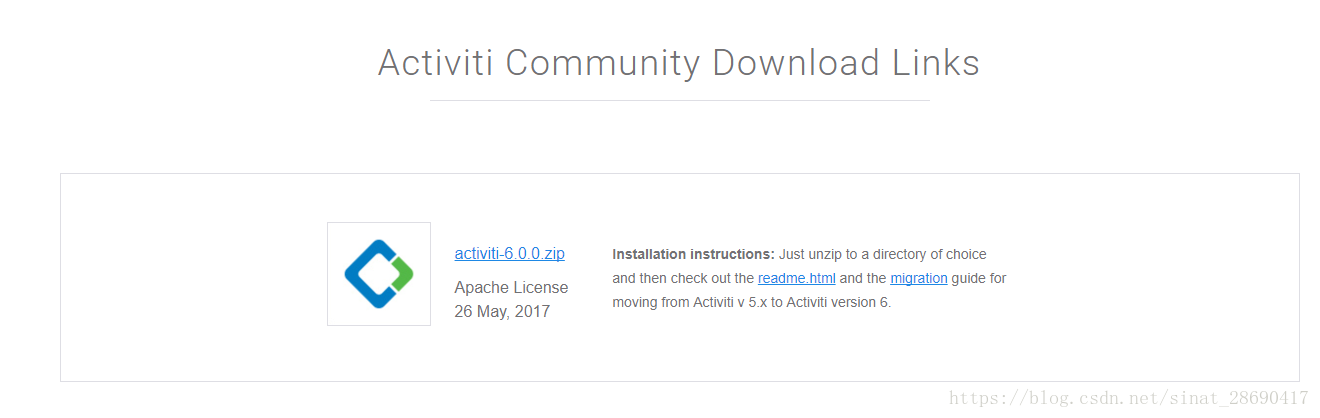

下载官方流程设计器

https://www.activiti.org/download-links

目前最新的版本是6.0.0

这里写图片描述

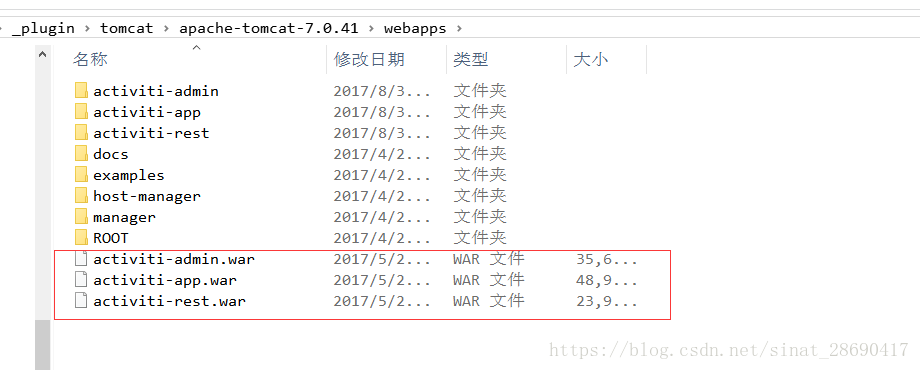

将解压后的wars放在Tomcat下：

并修改配置文件为mysql的连接方式

配置文件所在目录：tomcat\apache-tomcat-7.0.41\webapps\activiti-app\WEB-INF\classes\META-INF\activiti-app

这里写图片描述

初始化数据库

SpringBoot 整合开发

github

https://github.com/Activiti/Activiti

maven

<!-- activiti-start -->
	<dependency>
		<groupId>org.activiti</groupId>
		<artifactId>activiti-spring-boot-starter-basic</artifactId>
		<version>${activiti.version}</version>
	</dependency>
	<!-- spring jpa中自带tomcat数据连接池 -->
	<dependency>
		<groupId>org.springframework.boot</groupId>
		<artifactId>spring-boot-starter-data-jpa</artifactId>
	</dependency>

<dependency>
	<groupId>org.springframework.boot</groupId>
	<artifactId>spring-boot-starter-data-rest</artifactId>
</dependency>

> 数据源配置和工作流引擎对象创建


@Configuration
public class ActivitiConfig  extends AbstractProcessEngineAutoConfiguration {

    /**
     * 工作流数据库
     */
    @Autowired
    @Qualifier("activiti")
    private DataSource activitiDataSource;

    /**
     * 工作流 引擎对象创建
     * @param transactionManager
     * @param springAsyncExecutor
     * @return
     * @throws IOException
     */
    @Bean
    public SpringProcessEngineConfiguration springProcessEngineConfiguration(
            PlatformTransactionManager transactionManager,
            SpringAsyncExecutor springAsyncExecutor) throws IOException {

        return baseSpringProcessEngineConfiguration(
                activitiDataSource,
                transactionManager,
                springAsyncExecutor);
    }

}

/关于多数据源的配置方式网上有很多种，可以自己了解下/

> Activiti配置文件（用来生成和初始化数据库）

/文件需放在resources下的processes下/


<?xml version="1.0" encoding="UTF-8"?>

<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xsi:schemaLocation="http://www.springframework.org/schema/beans   http://www.springframework.org/schema/beans/spring-beans.xsd">

 <bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
	 <!-- 连接数据的配置 -->
    <property name="jdbcDriver" value="com.mysql.jdbc.Driver"></property>
	<property name="jdbcUrl" value="jdbc:mysql://127.0.0.1:3306/DB_SC_ACTIVITI?characterEncoding=utf8&amp;zeroDateTimeBehavior=convertToNull"></property>
	<property name="jdbcUsername" value="showclear"></property>
	<property name="jdbcPassword" value="showclear"></property>
	<property name="databaseSchemaUpdate" value="true" />
	<property name="history" value="full" />
	<property name="processDefinitionCacheLimit" value="10" />
	<property name="activityFontName" value="宋体"/>
	<property name="labelFontName" value="宋体"/>
  </bean>

</beans>

生成数据库


    /**
     * 使用配置文件来创建数据库中的表
     */
    @Test
    public void createTable() {

        ProcessEngine processEngine = ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("processes/activiti.cfg.xml")
                .buildProcessEngine();
        System.out.println(processEngine);
    }

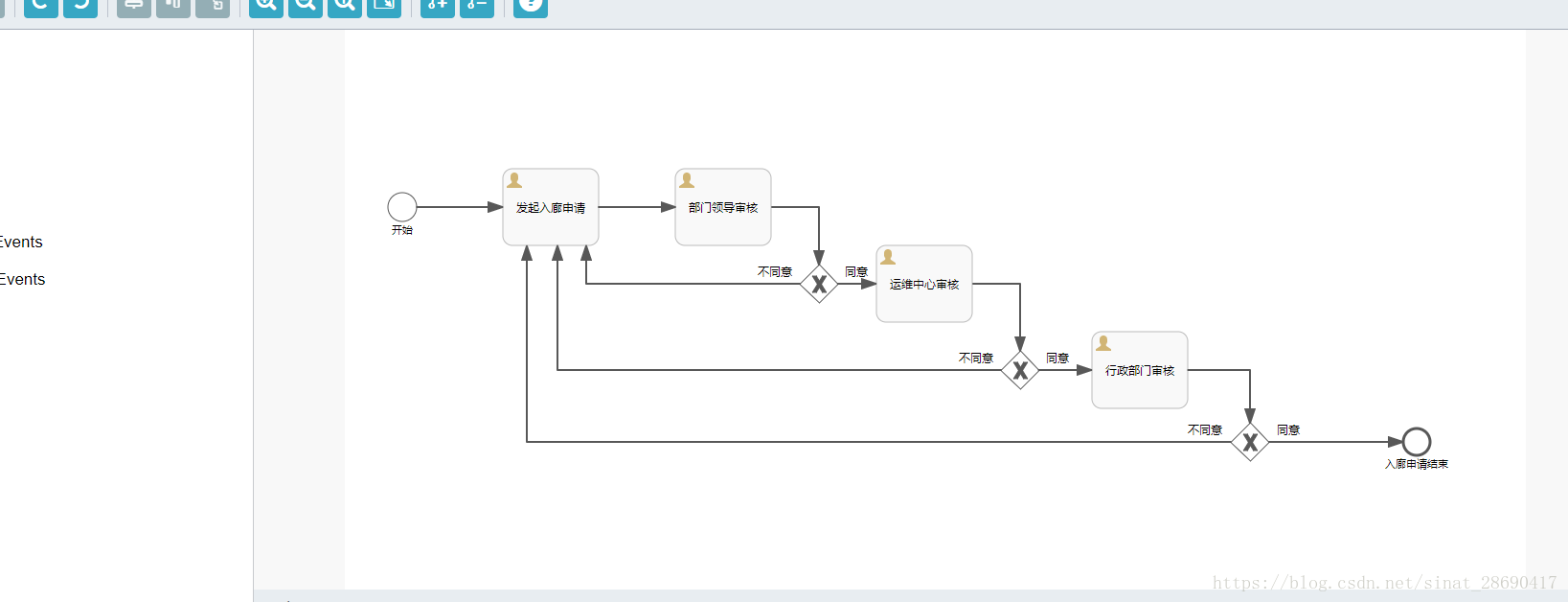

打开流程设计器

这里写图片描述

开发指导文档

https://www.activiti.org/userguide/6.latest/

工作流的部署和任务执行

以入廊申请为例


    /**
     * 入廊申请测试
     * @author YF-XIACHAOYANG
     * @date 2017/8/3 17:13
     */
    public class EntryPipeApplication {

        /**
         * RepositoryService是管理流程定义的仓库服务的接口。
         */
        private static RepositoryService repositoryService;
        /**
         * RuntimeService是activiti的流程执行服务类。可以从这个服务类中获取很多关于流程执行相关的信息，如执行管理，包括启动、推进、删除流程实例等操作。
         */
        private static RuntimeService runtimeService;
        /**
         * TaskService是activiti的任务服务类。可以从这个类中获取任务的信息
         */
        private static TaskService taskService;
        /**
         * HistoryService 是activiti的查询历史信息的类。在一个流程执行完成后，这个对象为我们提供查询历史信息。
         */
        private static HistoryService historyService;
        /**
         * 工作流核心引擎对象
         */
        private static ProcessEngine processEngine;

        @Before
        public void init() {
            createProcessEngine();
        }

        private static String BPMN_XML_NAME = "EntryPipeApplication.bpmn20.xml";

        private static String BPMN_XML_DESC = "入廊申请工作流";


        /**
         * 创建一个单例的ProcessEngine
         */
        public void createProcessEngine() {
            processEngine = ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("processes/activiti.cfg.xml")
                    .buildProcessEngine();
            System.out.println("Activiti ProcessEngine Build Success!");
            getActivitiService();
        }

        /**
         * 获取activiti相关的service服务
         */
        public void getActivitiService() {
            repositoryService = processEngine.getRepositoryService();
            runtimeService = processEngine.getRuntimeService();
            taskService = processEngine.getTaskService();
            historyService = processEngine.getHistoryService();
        }

        /**
         * 部署流程定义
         */
        @Test
         public void deploymentProcessDefinition() {

            Deployment deployment = repositoryService// 与流程定义和部署对象相关的service
                    .createDeployment()// 创建一个部署对象
                    .name(BPMN_XML_DESC)// 添加部署的名称
                    .addClasspathResource("processes/"+BPMN_XML_NAME)// classpath的资源中加载，一次只能加载
                    .deploy();// 完成部署
            System.out.println("部署ID:" + deployment.getId());
            System.out.println("部署名称：" + deployment.getName());
        }

        /**
         * 启动一个入廊申请流程
         */
        @Test
        public void start() {
            Map<String, Object> variables = new HashMap<String, Object>();
            //启动流程参数设置
            String processId = runtimeService.startProcessInstanceByKey("entryPipeApplication", variables).getId();
            System.out.println("***************启动一个入廊申请流程完成***************" + processId);
            //17501
        }

        /**
         * 审核请假申请工作流查询
         */
        @Test
        public void queryRunTaskByTaskId()  {

            List<Task> list = processEngine.getTaskService()// 与正在执行的认为管理相关的Service
                    .createTaskQuery()// 创建任务查询对象
                    .list();
            if (list != null && list.size() > 0) {
                for (Task task : list) {
                    String procId = task.getProcessInstanceId();
                    if (procId.equals("17501")) {
                        System.out.println("#----------------------------------------#");
                        System.out.println("任务ID:" + task.getId());
                        System.out.println("任务名称:" + task.getName());
                        System.out.println("任务的创建时间" + task);
                        System.out.println("任务的办理人:" + task.getAssignee());
                        System.out.println("流程实例ID:" + task.getProcessInstanceId());
                        System.out.println("执行对象ID:" + task.getExecutionId());
                        System.out.println("流程定义ID:" + task.getProcessDefinitionId());
                        System.out.println("#----------------------------------------#");
                    }
                }
            }

        }

        /**
         * 发起入廊申请[填写表单]
         */
        @Test
        public void startApplyTask(){
            String taskId="17505";  //任务Id
            Map<String, Object> taskVariables = new HashMap<String, Object>();
            taskVariables.put("applyUserId", 123);
            taskVariables.put("utId", 12);
            taskVariables.put("deptUserId", 31);
            //完成
            processEngine.getTaskService()//与正在执行的认为管理相关的Service
                    .complete(taskId, taskVariables);
            System.out.println("完成任务:任务ID:"+taskId);
        }


        /**
         * 部门领导审核
         */
        @Test
        public void deptVerifyTask() {
            String taskId="20008";  //任务Id
            Map<String, Object> taskVariables = new HashMap<String, Object>();
            taskVariables.put("applyDeptApproved", 1);
            taskVariables.put("deptOpinion", "通过！");
            taskVariables.put("opcUserId", 32);
            //完成
            processEngine.getTaskService()//与正在执行的认为管理相关的Service
                    .complete(taskId, taskVariables);
            System.out.println("完成任务:任务ID:"+taskId);
        }

        /**
         * 运维中心审核
         */
        @Test
        public void opcVerifyTask(){

            String taskId="22509";  //任务Id
            Map<String, Object> taskVariables = new HashMap<String, Object>();
            taskVariables.put("applyOpcApproved", 1);
            taskVariables.put("deptOpinion", "通过！");
            taskVariables.put("adminUserId", 33);
            //完成
            processEngine.getTaskService()//与正在执行的认为管理相关的Service
                    .complete(taskId, taskVariables);
            System.out.println("完成任务:任务ID:"+taskId);
        }


        /**
         * 行政部门审核
         */
        @Test
        public void adminVerifyTask(){

            String taskId="25008";  //任务Id
            Map<String, Object> taskVariables = new HashMap<String, Object>();
            taskVariables.put("applyAdminApproved", 1);
            taskVariables.put("deptOpinion", "通过！");

            //完成
            processEngine.getTaskService()//与正在执行的认为管理相关的Service
                    .complete(taskId, taskVariables);
            System.out.println("完成任务:任务ID:"+taskId);
        }

    /*
        任务ID:2505
        任务名称:发起入廊申请
        任务的创建时间Task[id=2505, name=发起入廊申请]
        任务的办理人:null
        流程实例ID:2501
        执行对象ID:2502
        流程定义ID:entryPipeApplication:1:4

        完成任务:任务ID:2505

        再次查询：
        任务ID:5006
        任务名称:部门领导审核
        任务的创建时间Task[id=5006, name=部门领导审核]
        任务的办理人:null
        流程实例ID:2501
        执行对象ID:2502
        流程定义ID:entryPipeApplication:1:4

        任务ID:7505
        任务名称:发起入廊申请
        任务的创建时间Task[id=7505, name=发起入廊申请]
        任务的办理人:null
        流程实例ID:2501
        执行对象ID:2502
        流程定义ID:entryPipeApplication:1:4


        完成任务:任务ID:7505

        任务ID:10006
        任务名称:部门领导审核
        任务的创建时间Task[id=10006, name=部门领导审核]
        任务的办理人:null
        流程实例ID:2501
        执行对象ID:2502
        流程定义ID:entryPipeApplication:1:4


        完成任务:任务ID:10006

        任务ID:12505
        任务名称:运维中心审核
        任务的创建时间Task[id=12505, name=运维中心审核]
        任务的办理人:null
        流程实例ID:2501
        执行对象ID:2502
        流程定义ID:entryPipeApplication:1:4
    #-----------------------------------
    */


    }
